折紙関係ソフトウェア

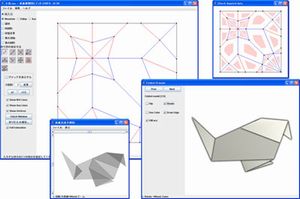

ORIPA: Origami Pattern Editor (2005)

ORIPA は折紙の展開図を描くための専用ドローソフトです。平坦に折りたたむことができる展開図であるかどうかを判定し、折りたたみ可能な場合には、折りたたみ後の形を推測し、表示します。一般に、同じ展開図から、紙の重なり順が異なるものが複数作られます。ORIPAでは、実現可能なすべての重なり順を列挙します。

詳細ページ

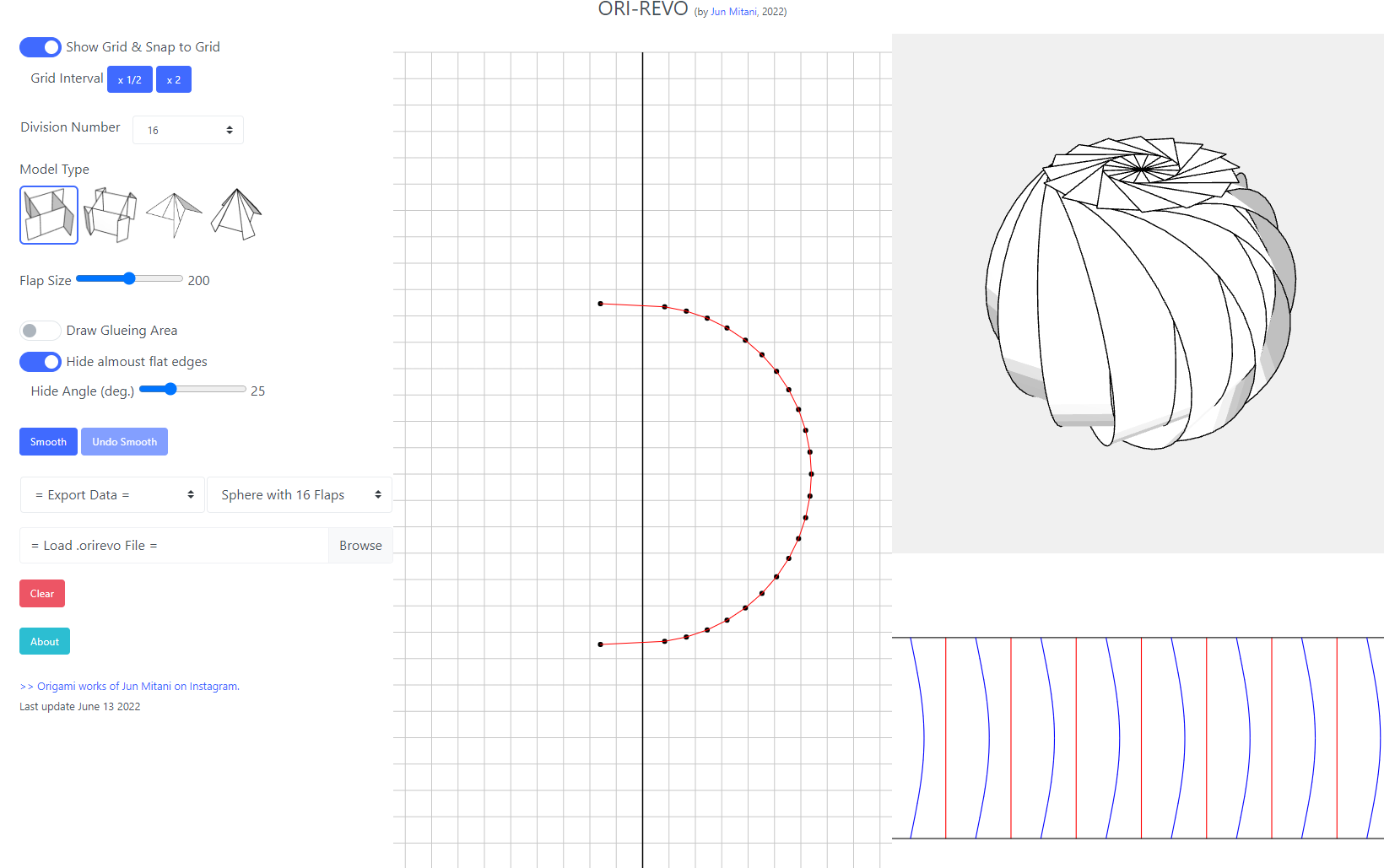

ORI-REVO: A Design Tool for 3D Origami of Revolution (2011)

ORI-REVO は軸対称な形を内側に包むような形の折り紙を簡単に設計できるソフトウェアです。 断面となる折れ線を入力すると、自動的に完成形の形を3Dモデルとして表示し、また展開図も同時に自動生成します。 軸方向から見たときの角数や、外に折り出す襞のサイズなどを変更できます。軸を横切るような断面線を入力しても、1枚の紙で作れる形になるため、様々な形をデザインできます。

詳細ページ




ORI-REVO-MORPH: An animation viewer for ORI-REVO models (2011)

ORI-REVO-MORPHは、ORI-REVOでデザインされた立体折り紙の変形アニメーション(上に掲載の動画)を表示するためのミニアプリケーションです。 ORI-REVOでデザインされた形は、一般に剛体折りできない構造をしていますが、紙の形を一定に保ちながら、いくつかの折り線の位置を連続的に移動させることで、自然に見えるアニメーションを生成します。 アニメーションの最中、立体折り紙の断面線(ORI-REVOの入力データ)と、3Dモデル、そして展開図が表示されますが、これらは任意の時点で、その整合性を保っています。

詳細ページ

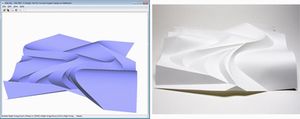

ORI-REF: A Design Tool for Curved Origami based on Reflection (2011)

ORI-REF は、曲面折り紙の形を容易に設計するためのツールです。まず、円柱や円錐のような、単純な可展面からスタートし、任意の点を選択・ドラッグすることで形を操作します。操作に応じて、鏡映反転操作がバックグラウンドで適用され、曲線で折られた形が自動的に生成されます。最終的に、平面曲線での折りを持つ折紙形状を得ることができます。

詳細ページ

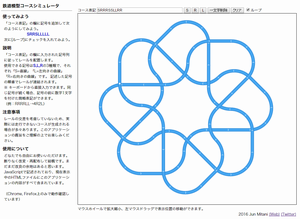

鉄道模型コースシミュレータ (2016)

鉄道模型の玩具で遊んだ経験を多くの方が持っていると思います。
「列車を走らせる」という目的を除外してしまうと、円弧レールと直線レールを組み合わせてコースを作る、という遊びは、幾何学パズルのような遊びと見做すことができます。
このソフトウェアでは、記号の組み合わせで、レールの並びを記述し、その結果を表示します。また、「どのようなコースであっても、始まりと終わりの進行方向が異なるのであれば、最大8回繰り返すことで、閉じることができる」という事実に基づいて、万華鏡のように様々な幾何学模様を作り出すことができます。

鉄道模型コースシミュレータ
一筆書きアニメーション
別ルート探索ツール
閉路生成パズル
閉路生成パズル・ソルバ
樹形図描画
   ・Depth 1
   ・Depth 2
   ・Depth 3
   ・Depth 4
   ・Depth 5
   ・Depth 6
樹形図描画アニメーション
   ・Depth 3
   ・Depth 4
   ・Depth 5
   ・Depth 6
樹形図描画アニメーション2
   ・Depth 3
   ・Depth 4
   ・Depth 5
   ・Depth 6

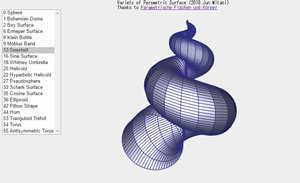

Variety of Parametric Surface(2016)

2つのパラメータ(u, v) から、3次元座標(x,y,z)への写像を様々な式で表現すると、あるパラメータ空間に対応する像が曲面として得られます。このような2変数によるパラメトリック曲面は、用いる式によってさまざまに興味深い形となります。Parametrische Flächen und Körperのサイトで公開されている曲面の代表的なものを、JavaScriptとWebGLを用いて3DCG表示するようにしました。

詳細ページ

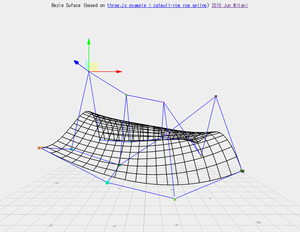

ベジェ曲面(2016)

3次のベジェ曲面を描画します。4x4=16個の制御点の位置を操作することで、制御点の位置による曲面の変化を確認できます。

詳細ページ
