直方体の作成

基本コード

rs.AddBox(points)

AddBox関数には、8つの頂点座標を指定する必要があり、その並び順にもルールがある。
この関数をそのまま使用するのはとても不便なので、対角線上にある2点を指定するだけで直方体が生成される、次の関数を使うとよい。

def box2pt(p1, p2):
    pt0 = p1
    pt1 = rs.coerce3dpoint([p2[0], p1[1], p1[2]])
    pt2 = rs.coerce3dpoint([p2[0], p2[1], p1[2]])
    pt3 = rs.coerce3dpoint([p1[0], p2[1], p1[2]])
    pt4 = rs.coerce3dpoint([p1[0], p1[1], p2[2]])
    pt5 = rs.coerce3dpoint([p2[0], p1[1], p2[2]])
    pt6 = p2
    pt7 = rs.coerce3dpoint([p1[0], p2[1], p2[2]])

    return rs.AddBox([pt0, pt1, pt2, pt3, pt4, pt5, pt6, pt7])

サンプルコード(1)

import rhinoscriptsyntax as rs

a = []

def box2pt(p1, p2):
    pt0 = p1
    pt1 = rs.coerce3dpoint([p2[0], p1[1], p1[2]])
    pt2 = rs.coerce3dpoint([p2[0], p2[1], p1[2]])
    pt3 = rs.coerce3dpoint([p1[0], p2[1], p1[2]])
    pt4 = rs.coerce3dpoint([p1[0], p1[1], p2[2]])
    pt5 = rs.coerce3dpoint([p2[0], p1[1], p2[2]])
    pt6 = p2
    pt7 = rs.coerce3dpoint([p1[0], p2[1], p2[2]])

    return rs.AddBox([pt0, pt1, pt2, pt3, pt4, pt5, pt6, pt7])

a.append(box2pt([0,0,0], [100,200,50]))

実行結果

サンプルコード(2):円周率の可視化

import rhinoscriptsyntax as rs
a = []

def box2pt(p1, p2):
    print(p1, p2)
    pt0 = p1
    pt1 = rs.coerce3dpoint([p2[0], p1[1], p1[2]])
    pt2 = rs.coerce3dpoint([p2[0], p2[1], p1[2]])
    pt3 = rs.coerce3dpoint([p1[0], p2[1], p1[2]])
    pt4 = rs.coerce3dpoint([p1[0], p1[1], p2[2]])
    pt5 = rs.coerce3dpoint([p2[0], p1[1], p2[2]])
    pt6 = p2
    pt7 = rs.coerce3dpoint([p1[0], p2[1], p2[2]])
    return rs.AddBox([pt0, pt1, pt2, pt3, pt4, pt5, pt6, pt7])

str = "141592653589793238462643383279502884197169399375105820974944592307816406286208998628034825342117067982148086513282306647093844609550582231725359408128481117450284102701938521105559644622948954930381964428810975665933446128475648233786783165271201909145648566923460348610454326648213393607260249141273724587006606315588174881520920962829254091715364367892590360011330530548820466521384146951941511609433057270365759591953092186117381932611793105118548074462379962749567351885752724891227938183011949129833673362440656643086021394946395224737190702179860943702770539217176293176752384674818467669405132000568127145263560827785771342757789609173637178721468440901224953430146549585371050792279689258923542019956112129021960864034418159813629774771309960518707211349999998372978049951059731732816096318595024459455346908302642522308253344685035261931188171010003137838752886587533208381420617177669147303598253490428755468731159562863882353787593751957781857780532171226806613001927876611195909216420198938095257201065485863278865936153381827968230301952035301"

l = len(str)
scale = 10
x_max = 50
for i in range(l):
    h = int(str[i])
    if h == 0:
        continue

    x = i % x_max * scale
    y = i // x_max * scale
    a.append(box2pt((x,y,0), (x+scale,y+scale,h*scale)))

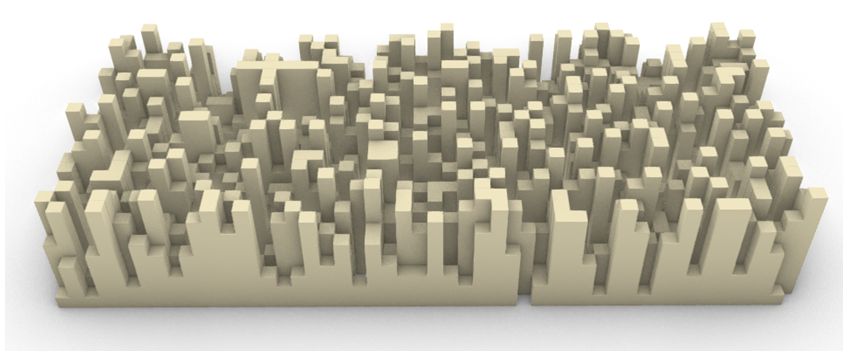

実行結果
